Cierrapuertas de Piso Estándar

Información del producto

  • - Múltiple aplicación en puertas batientes o vaivén.
  • - Íntegramente inyectado en Aluminio.
  • - Doble válvula de regulación de velocidades.
  • - Fácil colocación y regulación de conjunto.
  • - Garantía total y absoluta de fábrica.

Sistema regulable, múltiple aplicación y robustez de conjunto.

Por su diseño, el cierrapuertas de piso Estándar SUPERFREN es ideal para la utilización tanto en puertas batientes como vaivén; conteniendo en un mismo producto, dimensiones de puertas que van desde 700 a 1200 mm de ancho y de 50 a 300 kg de peso (con altura estándar de 2100 mm). Su gama de modelos permite obtener en cada circunstancia el funcionamiento óptimo y su correcto control de cierre. Su fácil regulación dentro de la caja custodia y su robustez, lo establecen como la mejor elección en el mercado.

  • Múltiple aplicación en puertas batientes o vaivén.
  • Íntegramente inyectado en Aluminio.
  • Doble válvula de regulación de velocidades.

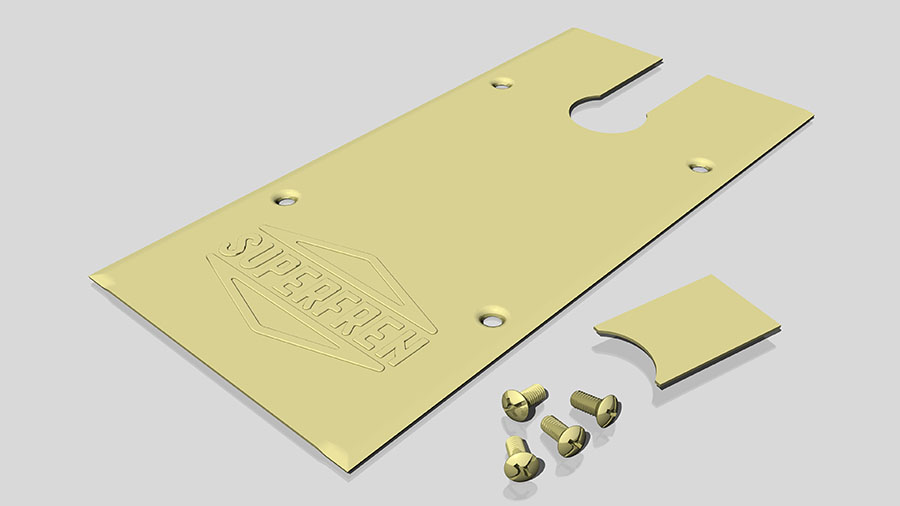

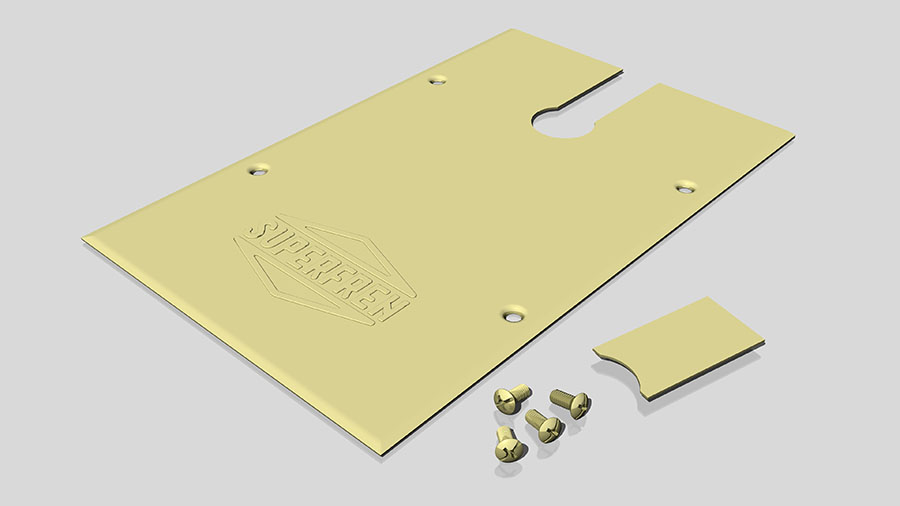

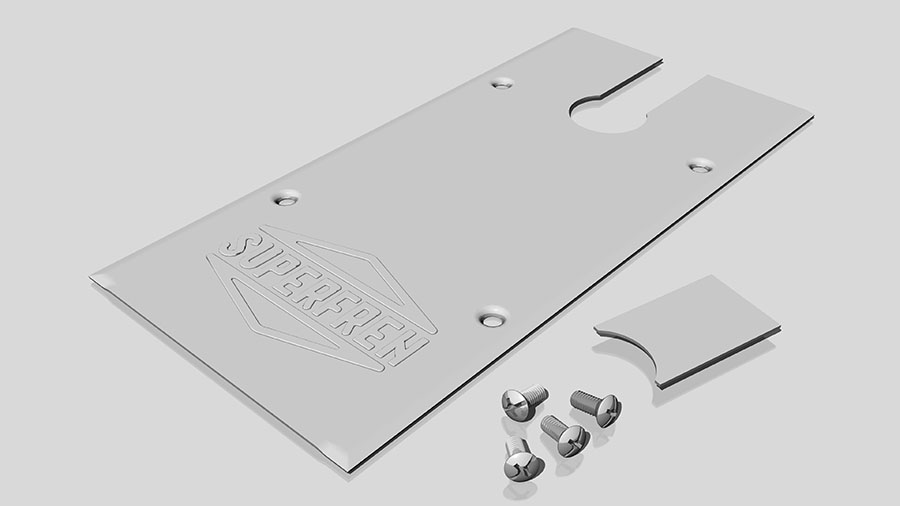

  • Tapas custodias en acero inoxidable o bronce, con PVC protector.
  • Fácil colocación y regulación de conjunto.
  • Garantía total y absoluta de fábrica.
  • Calco de cortesía “Cierra Sola”.
  • Diferentes modelos según cargas de trabajo (AA, A, B y C).

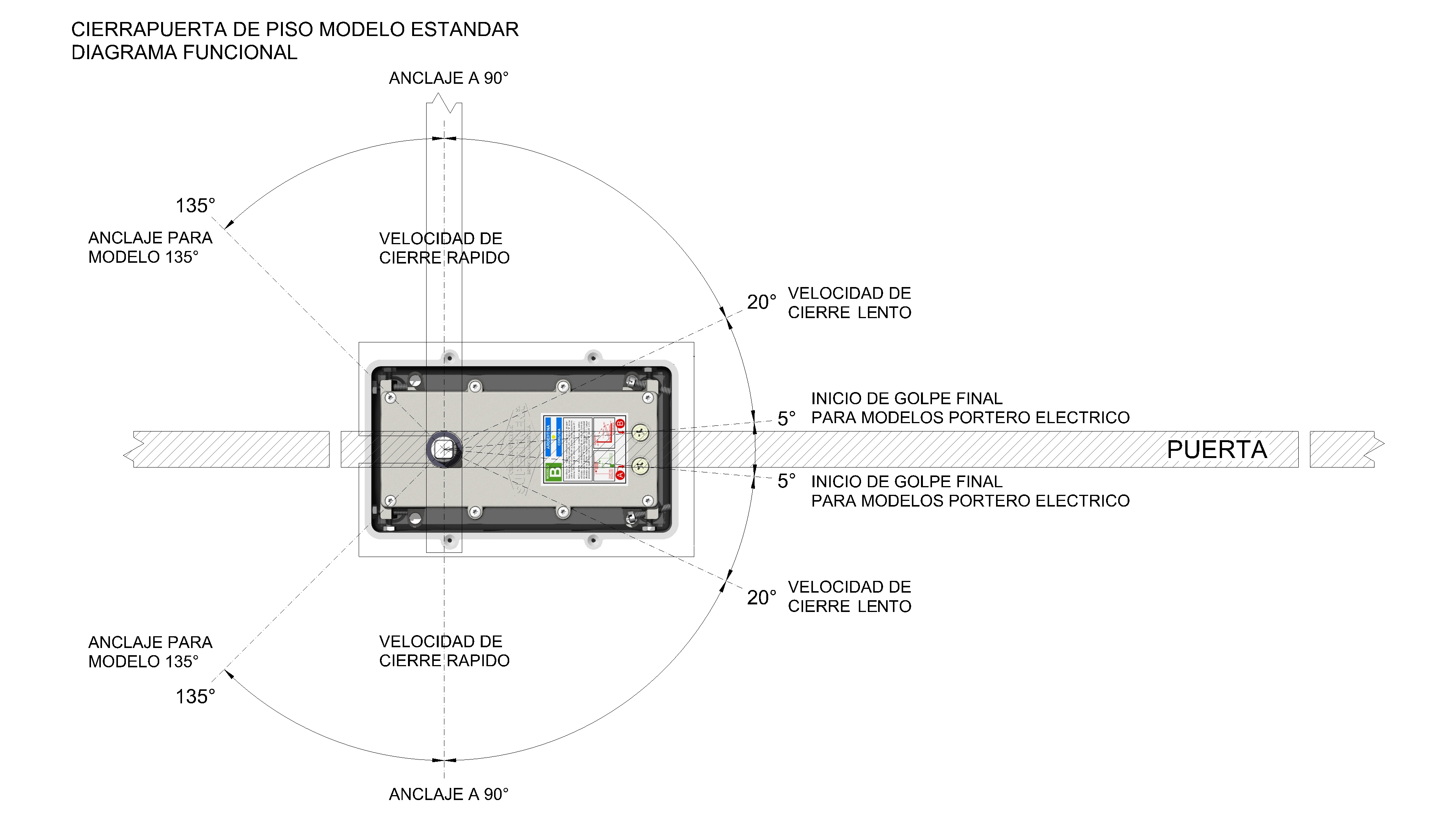

  • Velocidades de cierres regulables: Velocidad Rápida de 90º a 20º y Velocidad Lenta de 20º a 0º.
  • Sin demoras en el abanico de cierre a causa del cambio de velocidad.
  • Peso: 4 kg.
  • 20 mm de regulación de la máquina dentro de la custodia, por lado.
  • Anclaje de puerta a 90º.

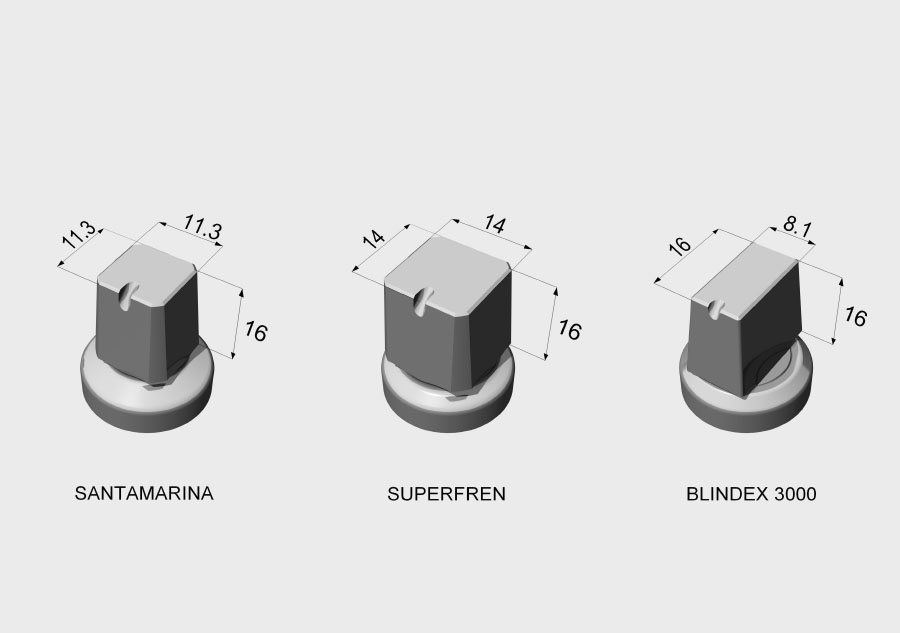

  • Pinos de anclaje en diferentes modelos: Superfren, Santamarina y Blindex 3000.
  • Válvula de sobrecarga para el uso inapropiado de la puerta (opcional).
  • Modelo Portero Eléctrico: con golpe final de carrera controlado, para vencer el pestillo de cerradura.
  • Modelo 135º: Con anclaje a 135 grados.
  • Modelo Ascensor: Sin anclaje.
  • Variedad de accesorios y herrajes para diferentes usos y tipos de puertas.

Características AA A B C


Ancho de Puerta (mm)

 Interior 700 700/1000 800/1000 Hasta 1200
Exterior 500/600 Hasta 800 Hasta 1000 Hasta 1100


Detalles Generales

 Pequeñas puertas, tipo “Placa” Puertas Blindex y perfilería de aluminio Puertas Blindex,  perfilería de aluminio y madera maciza Grandes puertas en cualquier material
Peso de Puerta (Kg) Hasta 50 Hasta 60 Hasta 100 Hasta 300
Doble Válvula de Regulación Sí Sí Sí Sí
Opción Válvula de Sobrecarga No Sí Sí Sí
Opción Modelo Ascensor Sí Sí Sí Sí
Opción Modelo Portero Eléctrico Sí Sí Sí Sí
Opción Modelo 135º Sí Sí No No

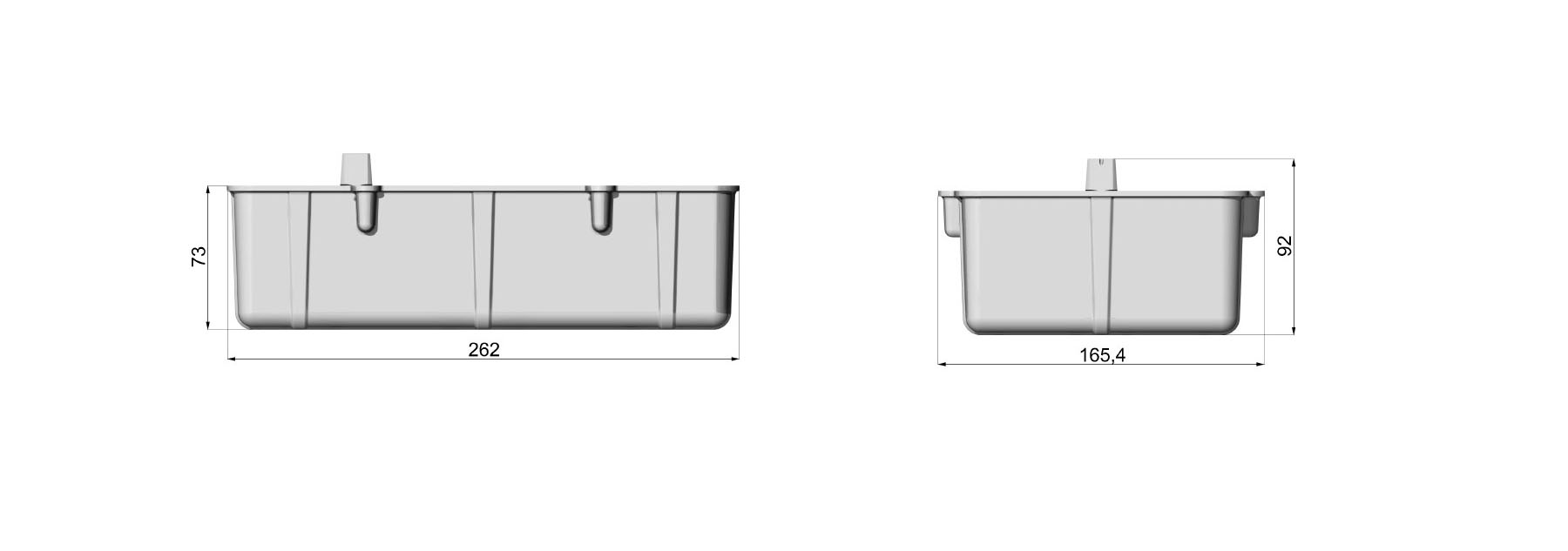

Medidas (mm) Conjunto Completo Máquina Sola Caja Custodia Tapa Custodia
Largo L 277,7 237 264 277,7
Ancho A 178,5 129 166 178,5
Alto H 90 83 72 1


1. Desatornillar Tornillos Gota de Cebo W 3/16” x 1/2” Cant: 4.
2. Retirar Tapa Custodia y Cubre Leva.
3. Eliminar suciedad en zona de tapones.
4. Desatornillar Tapones Phillips W 3/8” x 7mm. Atención: No colocarlos en el recorrido de la puerta.
5. Girar en sentido anti-horario ambas válvulas (5 vueltas completas).
6. Realizar aperturas de puertas en los sentidos disponibles, varios ciclos. Purgado de equipo.
7. Verificar anclajes a 90º en ambos lados.
8. Abrir puerta a 20º, sostenerla en esa posición.
9. Cerrar válvula “A” (sentido horario) hasta tope.
10. Llevar la puerta hasta posición de anclaje y liberarla para que cierre. Tiene que cerrar la misma hasta los 20º aprox.
11. Cerrar válvula “B” (sentido horario) hasta tope.
12. Llevar la puerta hasta posición de anclaje y liberarla. Tiene que cerrar hasta los 85º aprox.
13. Abrir la Válvula “B” hasta que tome una velocidad controlada.
14. Abrir la Válvula “A” hasta que tome la velocidad de cierre deseada.
15. Repetir aperturas y modificar velocidades según necesidad.
16. Colocar tapones de válvulas. Verificar estado de arandela tapón.

1. Maquina cierrapuertas
2. Tornillos de regulación de altura
3. Tapones roscados de válvulas
4. Tornillos de regulación lateral
5. Tornillos de regulación longitudinal
6. Válvulas de regulación de velocidades
7. Tornillos de sujeción tapa custodia
8. Tapa custodia

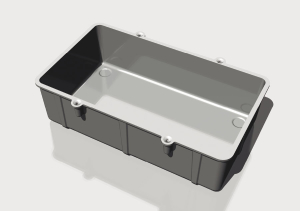

9. Custodia de máquina

Cierrapuertas de Piso Jano 18

Información del producto

  • - Aplicable a puertas de doble oscilación con un máx. de 900mm. Y hasta 90 Kg de peso.
  • - Cumple los requerimientos de las normas internacionales ISO 9001, y pasa evaluaciones de 300.000 ciclos de abertura y cierre.
  • - Posee lubricación hidráulica con un punto de congelamiento por debajo de los – 40ºC, aplicable a una instalación apta para todos los climas. La puerta puede ser abierta a un máximo de 115º y produce los efectos de cierre a partir de los 90º con una etapa de ajuste uniforme.
Medidas Caja custodia (Exterior):
Largo: 250 mm
Ancho: 109 mm
Alto: 55 mm

Medidas Tapa custodia:
Largo: 269 mm
Ancho: 124 mm

Cierrapuertas Aéreo

Información del producto

  • - Múltiple aplicación en puertas batientes o vaivén.
  • - Íntegramente inyectado en Aluminio.
  • - Doble válvula de regulación de velocidades.
  • - Fácil colocación y regulación de conjunto.
  • - Garantía total y absoluta de fábrica.

Sistema flexible, fácil instalación y diversidad de modelo.

Para la aplicación en puertas batientes, el cierrapuertas aéreo Superfren presenta numerosas posibilidades de instalación partiendo de la morfología de su brazo articulado o de corredera y una excelente estética de conjunto. Genera la mejor opción de instalación para cierrapuertas que deben quedar a la vista. Con plantillas indicativas y recomendaciones paso a paso, se facilita su montaje y se adapta a cualquier situación de puertas, abisagradas o con línea pívot.

  • Modelos Nº 1, Nº 2 y Nº 3; desde 600 a 1200 mm de ancho de puerta (con altura estándar de 2100 mm).
  • Múltiple aplicación en puertas batientes.
  • Tipo de brazos: Articulado (apertura hasta 135º. Sin anclaje) y Corredera (apertura hasta 95º. Anclaje a 90º).
  • Íntegramente inyectado en Aluminio.
  • Doble válvula de regulación de velocidades.
  • Pintura epoxi bicapa. Colores: Negro y Gris.
  • Fácil colocación y regulación de conjunto.
  • Garantía total y absoluta de fábrica.
  • Calco de cortesía “Cierra Sola”.
  • Velocidades de cierres regulables: Velocidad Rápida de 90º a 20º y Velocidad Lenta de 20º a 0º.
  • Sin demoras en el abanico de cierre a causa del cambio de velocidad.
  • Peso: 1 kg.
  • Golpe de carrera final para cierre de porteros eléctricos (en modelo de brazo Articulado).
  • Plantillas e indicaciones de instalación “Hágalo Usted Mismo”.
  • Herrajes para montar en puertas de cristal (accesorio opcional).
Características Nº 1 Nº 2 Nº 3
Ancho de Puerta (mm) Interior 600/1000 800/1000 Hasta 1200
Exterior Hasta 800 Hasta 900 Hasta 1000
Peso de Puerta (Kg) 60 70 90
Doble Válvula de Regulación Sí Sí Sí
Opción Válvula de Sobrecarga No No No
Opción Modelo Ascensor Sí Sí Sí
Opción Modelo Portero  Eléctrico Sí Sí Sí
Opción Modelo 135º Sí Sí Sí

Herrajes

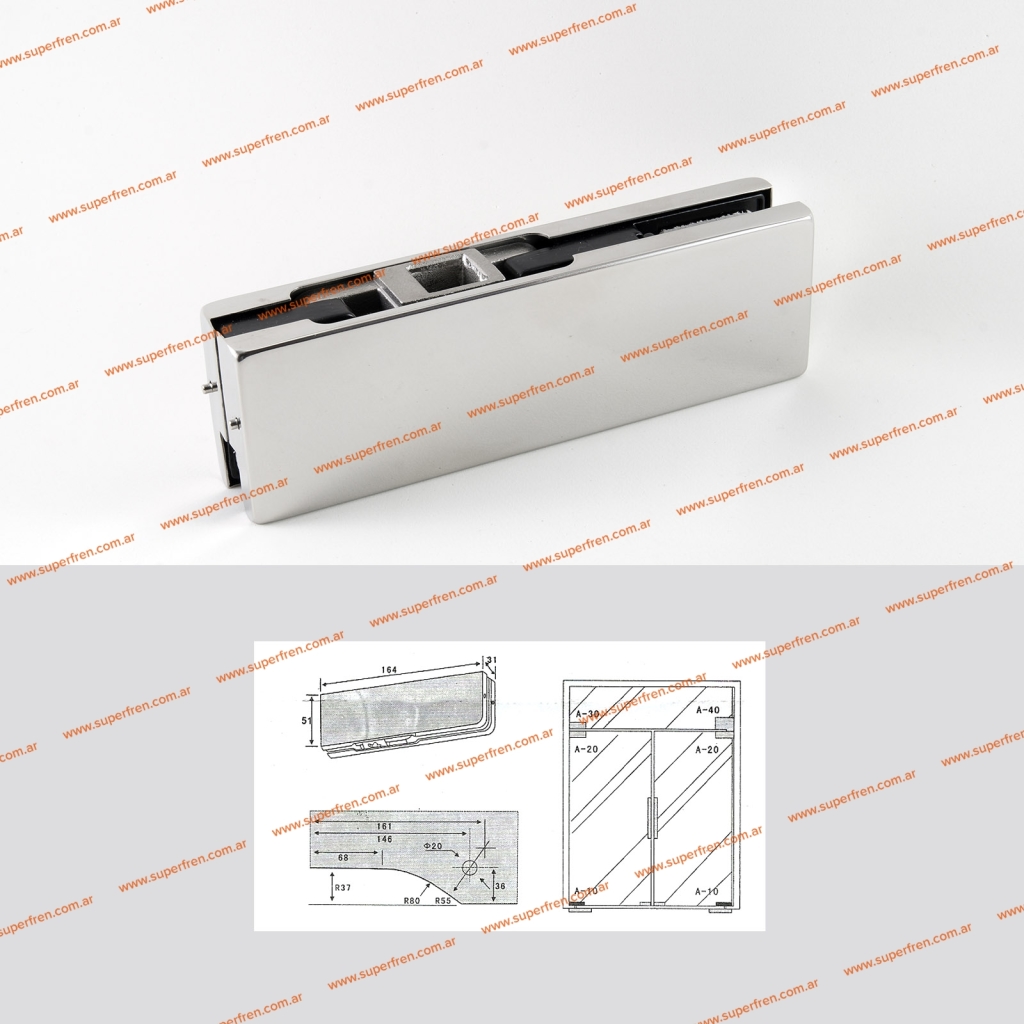

Zócalo inferior para Cierrapuertas – Jano 18

Zócalo inferior para Cierrapuertas – Jano 18

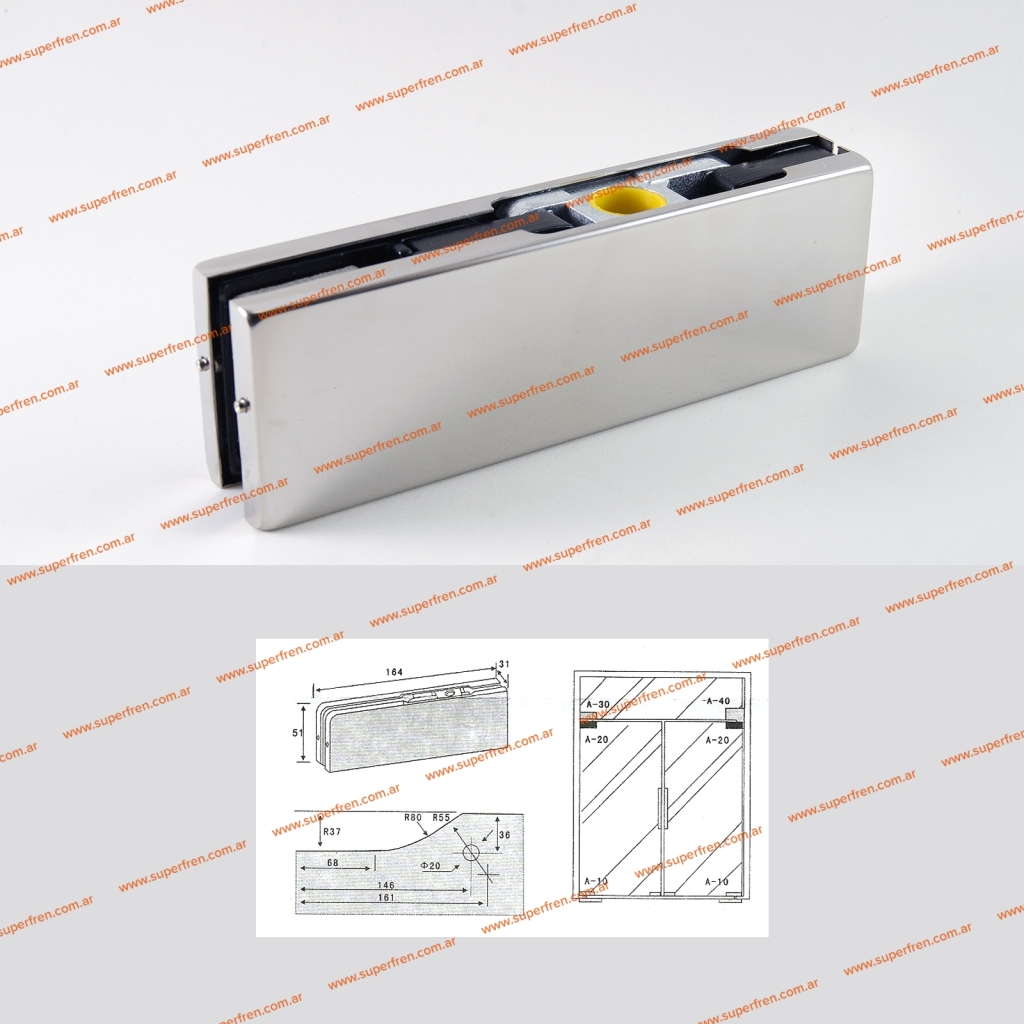

Zócalo superior para buje pivot – Jano 18

Zócalo superior para buje pivot – Jano 18

Zócalo superior con pivot incorporado – Jano 18

Zócalo superior con pivot incorporado – Jano 18

Zócalo para paño superior con soporte lateral – Jano 18

Zócalo para paño superior con soporte lateral – Jano 18

Zócalo esquinero superior – Jano 18

Zócalo esquinero superior – Jano 18

Cerradura central – Jano 18

Cerradura central – Jano 18

Cerradura central c/cc. – Jano 18

Cerradura central c/cc. – Jano 18

Manijones

Manijón Largo 600 – Jano 18 y Manijón Corto 350 – Jano 18

Manijón Largo 600 – Jano 18 y Manijón Corto 350 – Jano 18

Manijón Tirador Esférico y Tirador Media Caña

Manijón Tirador Esférico y Tirador Media Caña

Accesorios

  • Colores Disponibles: Negro.
  • Tipo de Abertura: Batientes o Vaivén.
  • Características Constructiva de la Puerta: Tipo Carpintería Metálica / Madera.

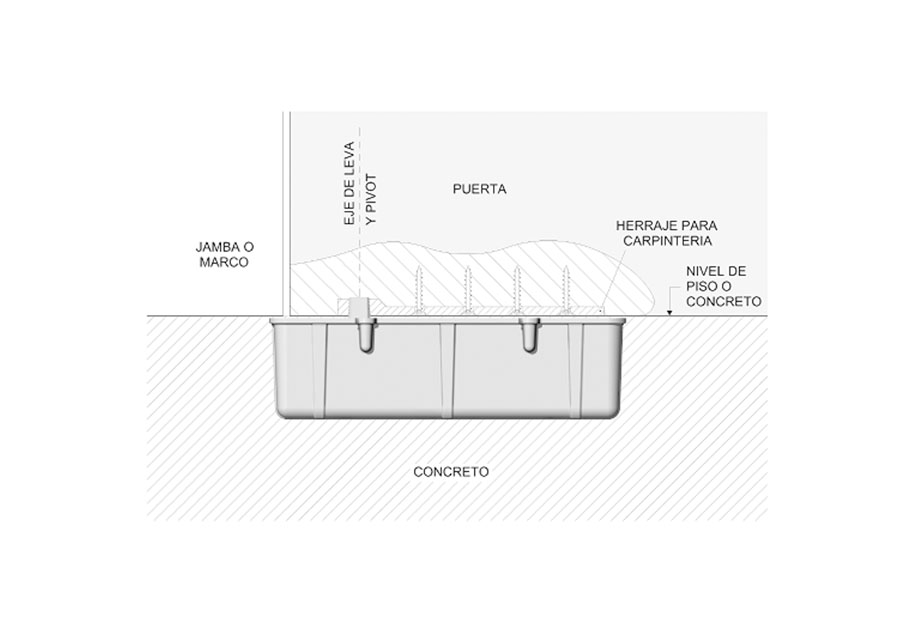

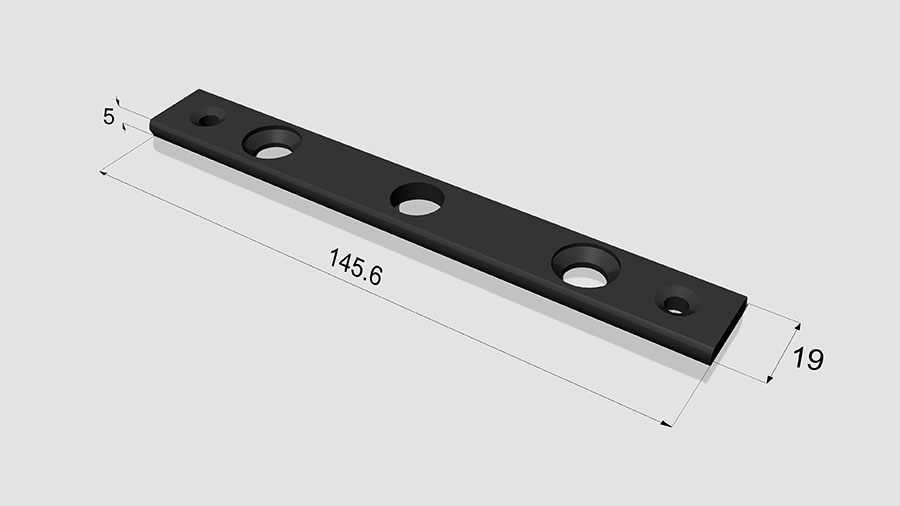

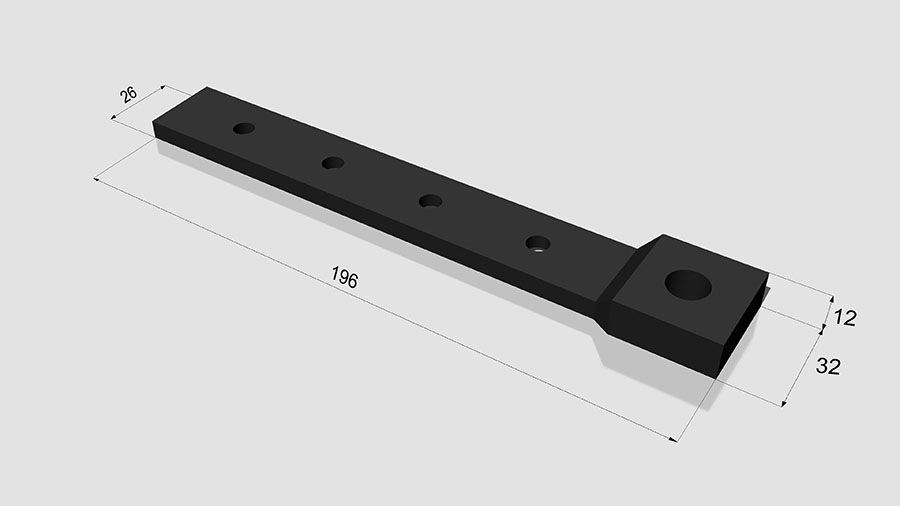

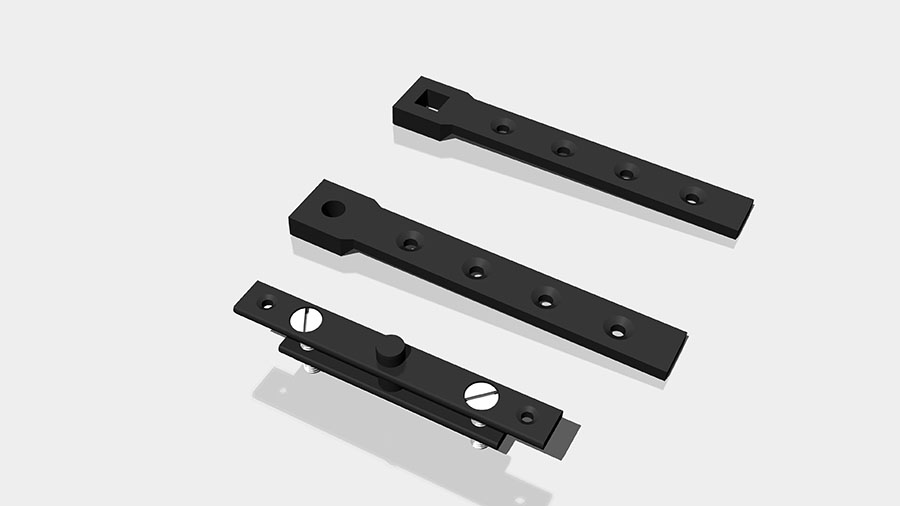

  • Reseña de Herraje: Sistema de herrajes de tres componentes: Herraje Superior, Descamotable y Herraje Inferior. Para adaptar cierrapuertas de piso en aberturas de carpintería en general, las cuales no sea abisagradas.
  • Reseña de Colocación: Ubicar herraje superior e inferior en posición deseada y fijarlos a la abertura; Embutir y fijar descapotable en marco de abertura; respetar plomos y línea pivot.
  • Observaciones: Tornillos de fijación no provistos.

  • Colores Disponibles: Negro.
  • Tipo de Abertura: Batientes o Vaivén.
  • Características Constructiva de la Puerta: Tipo Blindex con Zócalo.

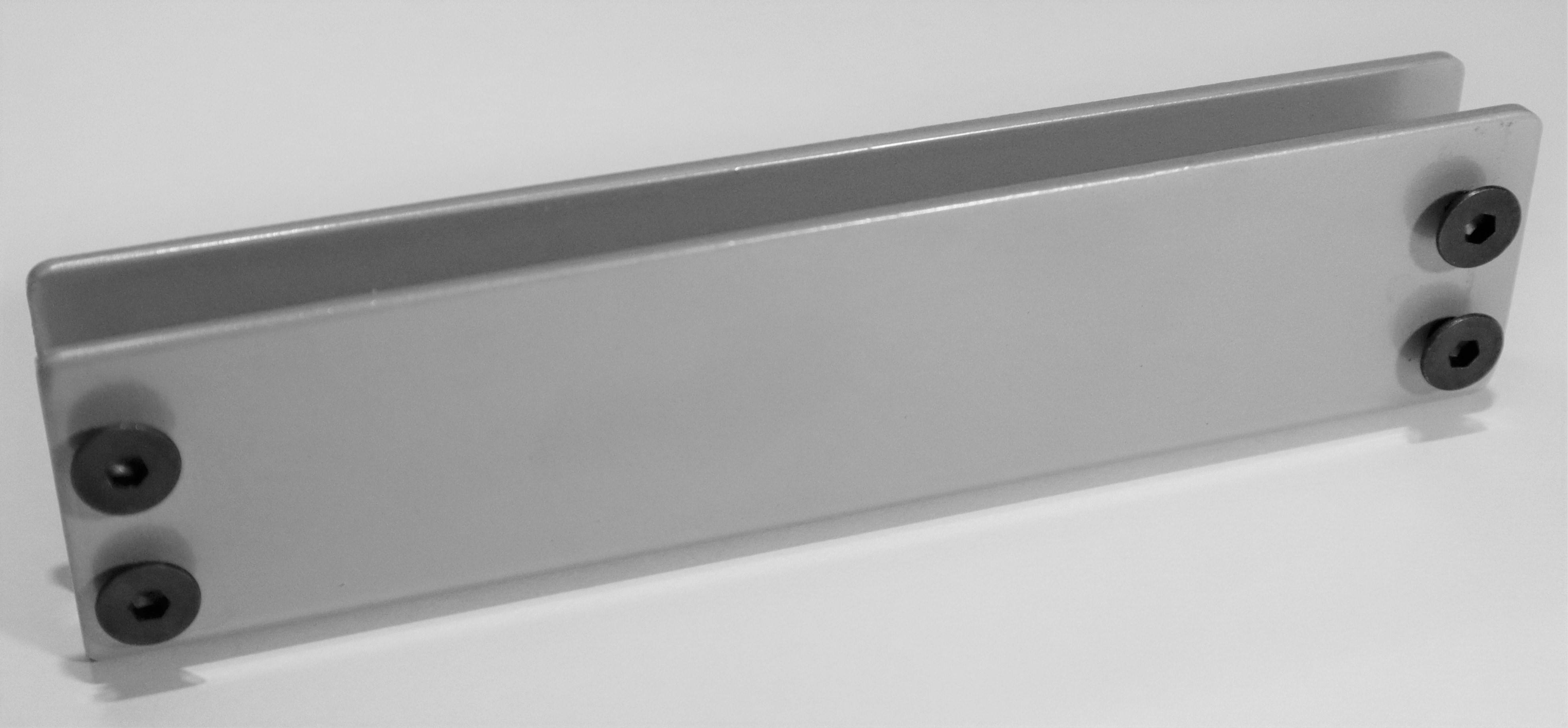

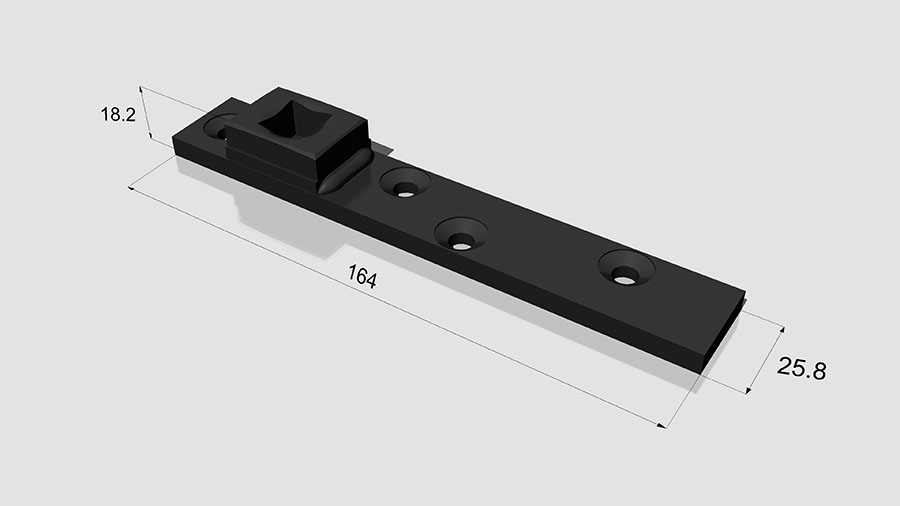

  • Reseña de Herraje: Sistema de herrajes universal para vincular cierrapuertas de piso a zócalos inferiores (Perfiles de aluminio o Aceros Inoxidables).
  • Reseña de Colocación: Ubicar herraje en posición deseada, dentro de la perfilería; Marcar agujeros, perforar y roscar fijaciones, en caso de ser necesario colocar suplemento (no provisto) para dar altura deseada.

  • Tipo de Abertura: Batientes o Vaivén.
  • Características Constructivas de la Puerta: Tipo Laminadas con Zócalo Línea Módena.

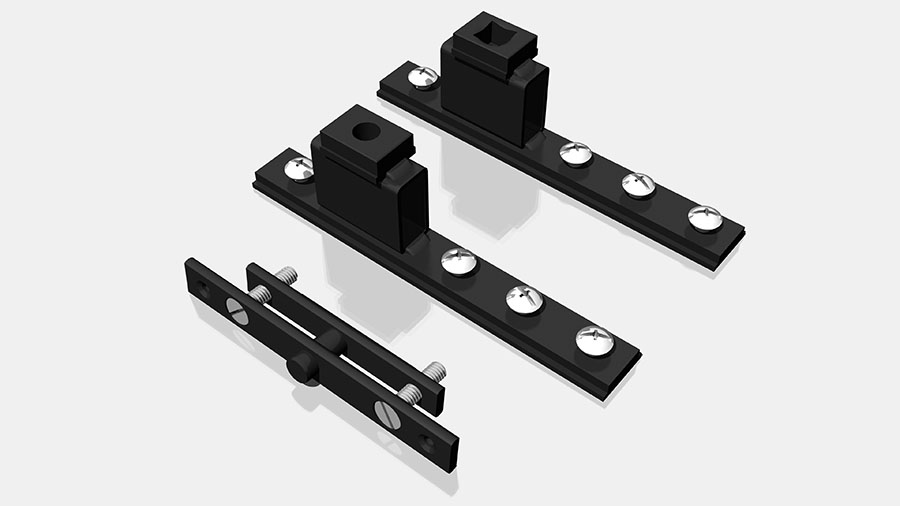

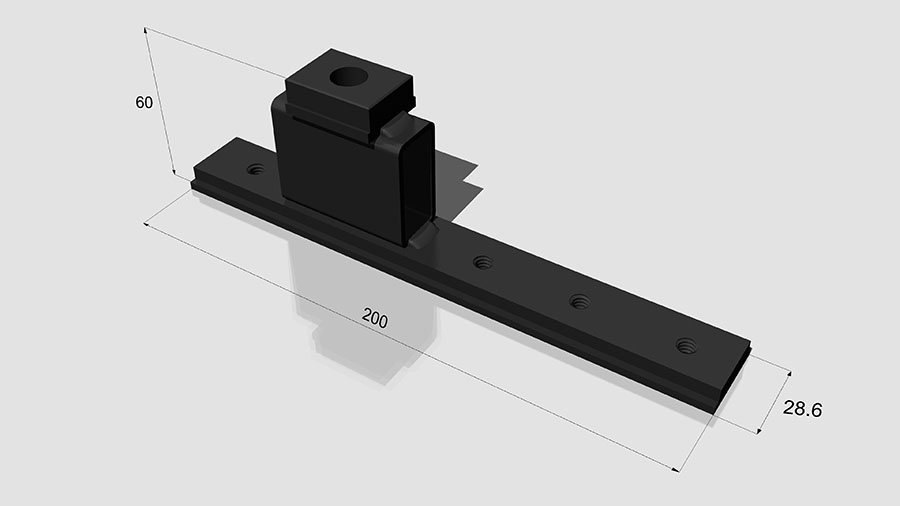

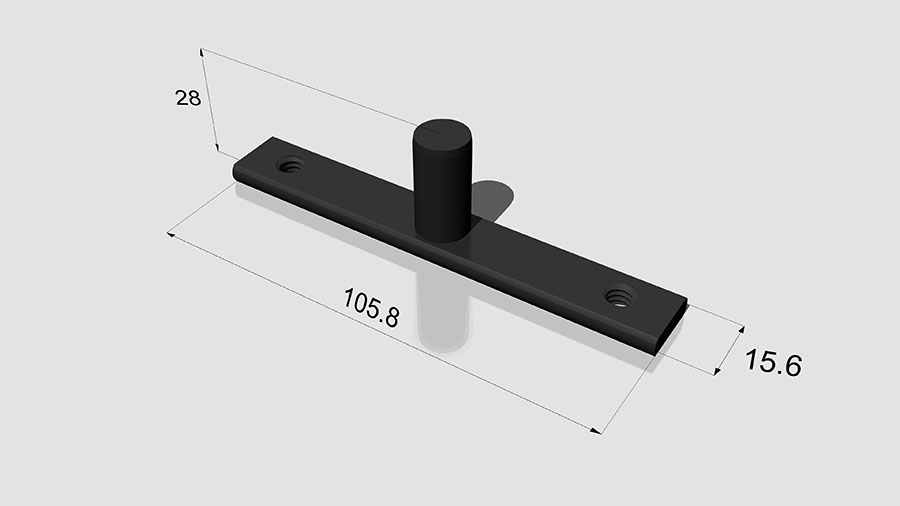

  • Reseña de Herraje: Sistema de herrajes para vincular cierrapuertas de piso a zócalos inferiores de Línea Módena (Perfiles de aluminio). Utiliza Herraje Superior Superfren.
  • Reseña de Colocación: Ubicar herraje en posición deseada (línea pivot), dentro de la perfilería; Ajustar tornillos cabeza plana.
  • Observaciones: Tornillos de fijación provistos.

  • Para Cierrapuertas: Piso.
  • Colores Disponibles: Negro.
  • Tipo de Abertura: Batientes.
  • Características Constructiva de la Puerta: Tipo Carpintería Metálica / Madera.

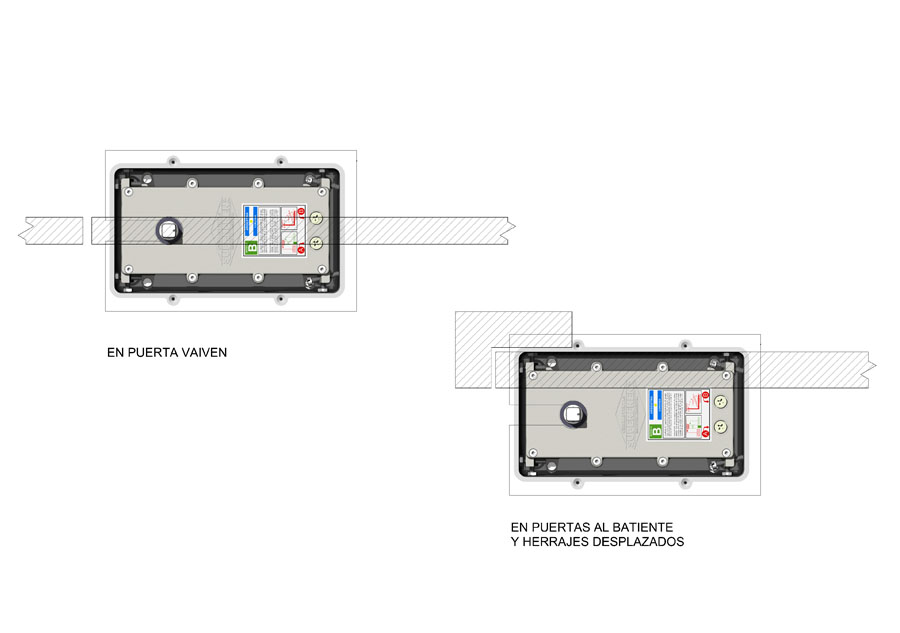

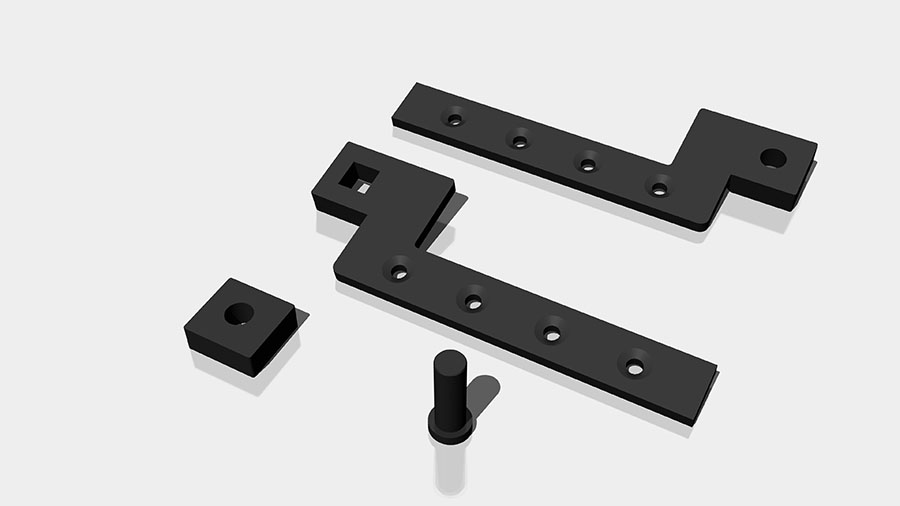

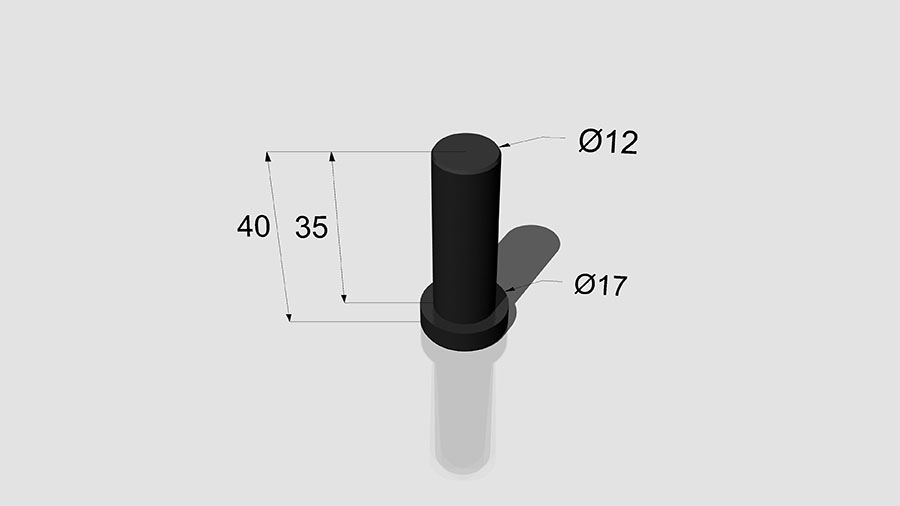

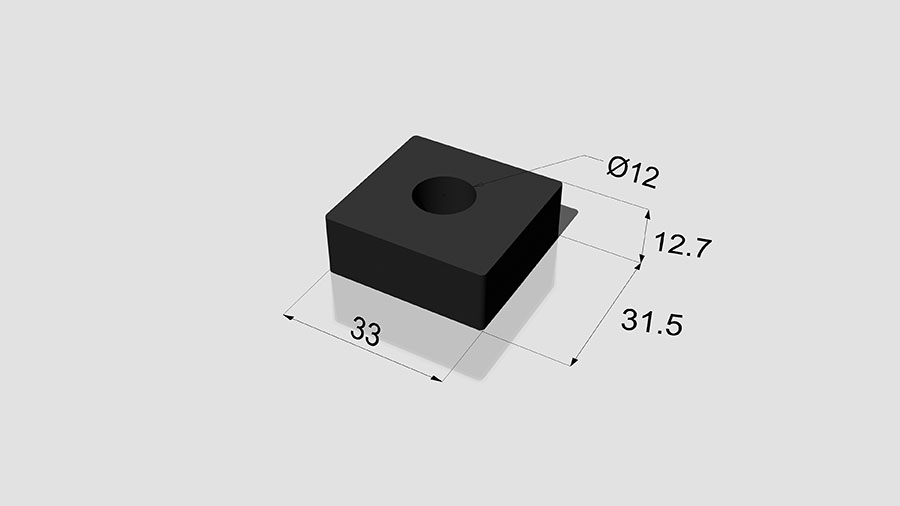

  • Reseña de Herraje: Sistema de herrajes de cuatro componentes: Herraje Superior Desplazado, Perno y Dado Superior y Herraje Inferior Desplazado. Para adaptar cierrapuertas de piso en aberturas de carpintería en general, las cuales sea abisagradas.
  • Reseña de Colocación: Ubicar herraje superior e inferior en posición deseada y fijarlos a la abertura; Embutir y fijar descamotable en marco de abertura; respetar plomos y línea pívot.
  • Dimensiones: Adaptador Izquierdo / Derecho.
  • Observaciones: Tornillos de fijación no provistos. Especificar tipo de abertura (Izquierda / Derecha)

  • Para Cierrapuertas: Piso.
  • Colores Disponibles: Bronce.
  • Tipo de Abertura: Batientes o Vaivén.
  • Características Constructivas de la Puerta: Tipo Blindex.

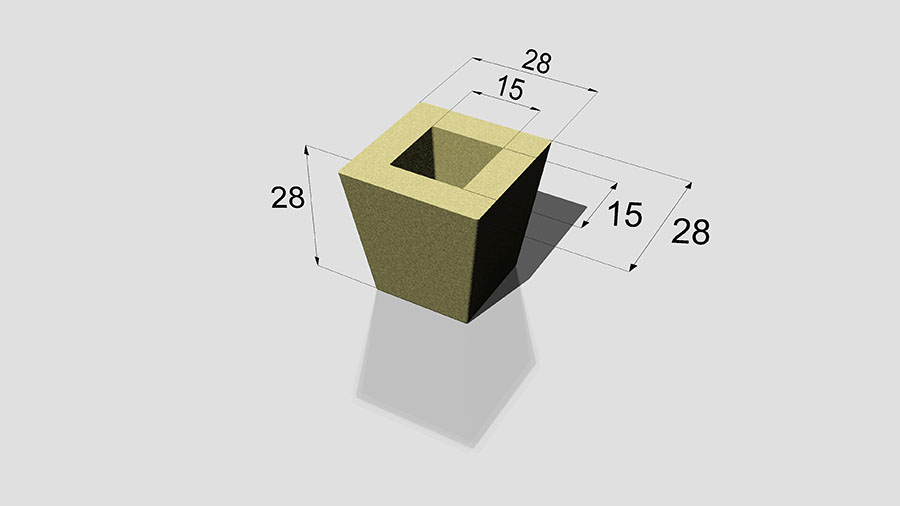

  • Reseña de Herraje: Vínculo entre Cierrapuertas y Herraje aberturas Blindex.
  • Reseña de Colocación: Ubicar dado bronce entre herraje y cierrapuertas.
  • Observaciones: No utiliza fijación adicional.

  • Para Cierrapuertas: Aéreo.
  • Colores Disponibles: Gris.
  • Tipo de Abertura: Batientes.
  • Características Constructiva de la Puerta: Tipo Blindex.

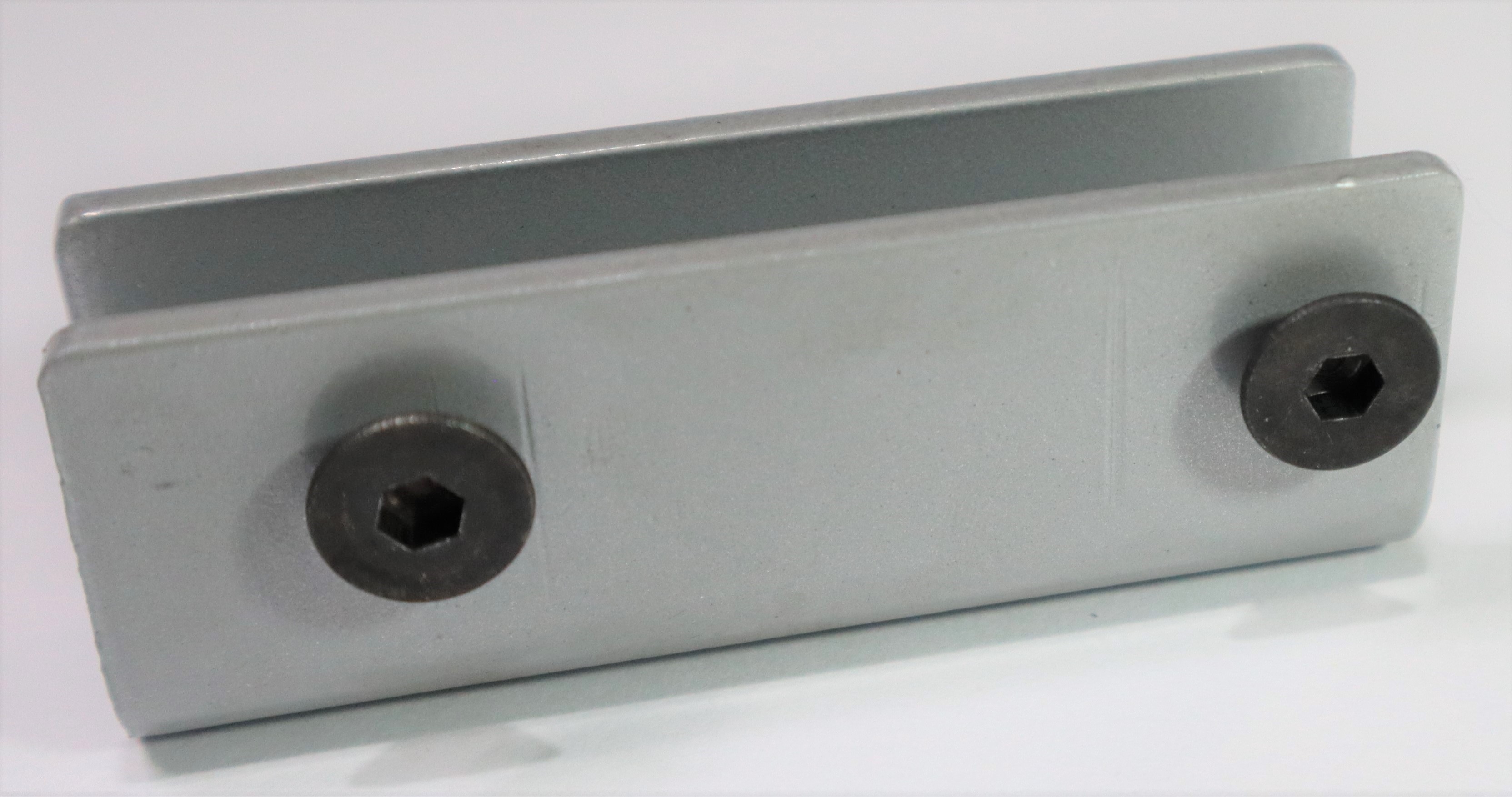

  • Reseña de Herraje: Sistema de herrajes universal para vincular brazo tijera de cierrapuertas aéreos a marcos Tipo Blindex.
  • Reseña de Colocación: Ubicar herrajes en posición deseada (según plantilla). Pegar junta de corcho y adhesivo siliconado (no provistos)
  • Observaciones: Tornillos de fijación W3/16″x1/2″ Cant:2 provistos; Zincado plata.

  • Para Cierrapuertas: Aéreo.
  • Colores Disponibles: Gris.
  • Tipo de Abertura: Batientes.
  • Características Constructiva de la Puerta: Tipo Blindex.
  • Reseña de Herraje: Sistema de herrajes universal para vincular cierrapuertas aéreos a aberturas Tipo Blindex.
  • Reseña de Colocación: Ubicar herraje en posición deseada. Pegar junta de corcho y adhesivo siliconado (no porvistos)
  • Observaciones: Tornillos de fijación M6x1 Cant:2 provistos.
